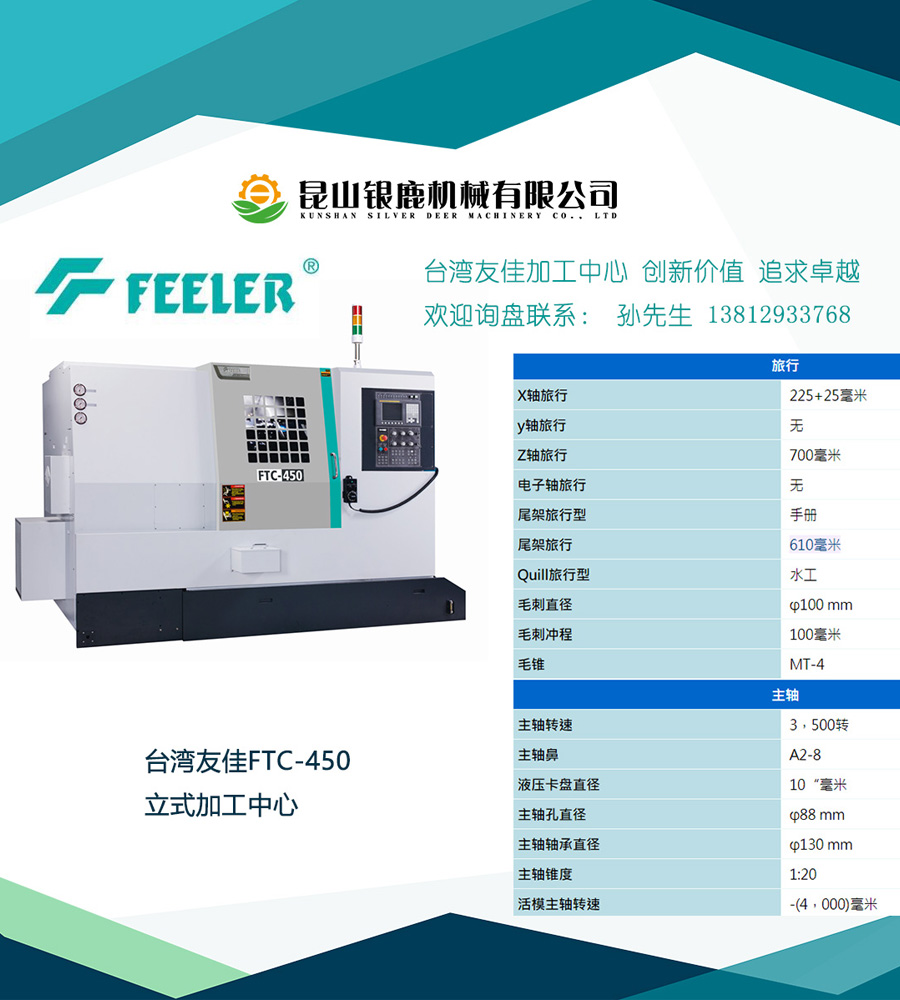

臺灣友嘉FTC-450車床
友嘉FTC-450車床，采用45度斜床身設計，一體澆鑄而成，導軌間距大，抗扭曲變形好，剛性提升，精度穩定。全系標配發那科1包系統，a電機，主軸鼻端A2-8標配10寸卡盤，12工位液壓刀塔。
最大切削直徑450mm，最大切削長度651mm，棒材通孔直徑75mm。
詳細情況，歡迎來電垂詢！
|
配置 |
單位 |
FTC-260 |
FTC-350 |
FTC-350L |
FTC-350XL |
FTC-450 |
FTC-640 |
|
床面旋徑 |
mm |
520 |
600 |
600 |
600 |
670 |
750 |
|
切削直徑 |
mm |
260 |
350 |
350 |
350 |
450 |
640 |
|
切削長度 |
mm |
180 |
340 |
660 |
1000 |
651 |
808 |
|
油壓夾頭直徑 |
mm |
6〞 |
8〞 |
8〞 |
8〞 |
10〞 |
15〞 |
|
鞍座旋徑 |
mm |
290 |
400 |
400 |
400 |
450 |
550 |
|
X軸行程 |
mm |
120+20 |
175+25 |
175+25 |
175+25 |
225+25 |
320+25 |
|
Y軸行程 |
mm |
… |
… |
… |
… |
… |
… |
|
Z軸行程 |
mm |
290 |
380 |
700 |
1040 |
700 |
870 |
|
X軸快速進給 |
mm/min |
24000 |
30000 |
30000 |
30000 |
30000 |
20000 |
|
Y軸快速進給 |
mm/min |
… |
… |
… |
… |
… |
… |
|
Z軸快速進給 |
mm/min |
24000 |
30000 |
30000 |
30000 |
30000 |
20000 |
|
主軸鼻端 |
type |
A2-5 |
A2-6 |
A2-6 |
A2-6 |
A2-8 |
A2-11 |
|
主軸轉速 |
rpm |
6000 |
4500 |
4500 |
4500 |
3500 |
2000 |
|
主軸內孔直徑 |
mm |
56 |
62 |
62 |
62 |
88 |
131 |
|
棒材通孔直徑 |
mm |
45 |
52 |
52 |
52 |
75 |
117.5 |
|
主軸軸承直徑 |
mm |
90 |
100 |
100 |
100 |
130 |
180 |
|
主軸孔錐度 |
MT#6 |
1:20 |
1:20 |
1:20 |
1:20 |
1:20 |
|
|
刀具數量 |
10T |
12T |
12T |
12T |
12T |
12T |
|
|
標準外徑刀尺寸 |
mm |
□20 |
□25 |
□25 |
□25 |
□25 |
□32 |
|
內徑刀尺寸（MAX） |
mm |
25 |
40 |
40 |
40 |
40 |
50 |
|
換刀時間 |
sec |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
|
尾座心軸直徑 |
mm |
50 |
70 |
70 |
70 |
100 |
100 |
|
尾座心軸行程 |
mm |
80 |
100 |
100 |
100 |
100 |
100 |
|
尾座心軸錐度 |
MT |
MT-3 |
MT-4 |
MT-4 |
MT-4 |
MT-4 |
MT-5 |
|
尾座移動方式 |
type |
手動 |
手動 |
手動 |
手動 |
手動 |
程式 |
|
尾座心軸移動方式 |
type |
油壓 |
油壓 |
油壓 |
油壓 |
油壓 |
油壓 |
|
主軸馬達(持續30分） |
KW |
11/7.5 |
18.5/15 |
18.5/15 |
18.5/15 |
18.5/22 |
22/26 |
|
X/Y/Z軸伺服馬達 |
KW |
1.2/1.2 |
3.0/3.0 |
3.0/3.0 |
3.0/3.0 |
3.0/3.0 |
4.0/4.0 |
|
定位精度(ISO) |
mm |
0.01 |
0.01 |
0.01 |
0.01 |
0.01 |
0.01 |
|
重復定們精度(ISO) |
mm |
0.006 |
0.006 |
0.006 |
0.006 |
0.006 |
0.006 |
|
冷卻水箱 |
L |
95 |
90 |
110 |
135 |
185 |
200 |
|
機械寬度 |
mm |
1795 |
2564 |
2880 |
3496 |
3370 |
4500 |
|
機械深度 |
mm |
1317 |
1580 |
1580 |
1665 |
1765 |
2125 |
|
機械高度 |
mm |
1670 |
1944 |
1944 |
1869 |
2160 |
2415 |
|
機械重量 |
kg |
2500 |
3500 |
4000 |
4500 |
6000 |
9550 |
